• ОБЩЕЕ ОПИСАНИЕ
Ротационное соединение для использования в
подвижных соединениях оборудования с
циркуляцией воздуха.
• ОПИСАНИЕ КОМПОНЕНТОВ
1 Корпус
2 Графитовое кольцо подвижной части
3 Вращающаяся труба
4 Неподвижная часть уплотнения
5 Вкладыш
6 Шайба между вкладышами
7 Упорное кольцо
8 Уплотнительное кольцо
9 Поджимающая пружина
• ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
Давление 10 бар
Температура 120°C
Скорость 1500 об./мин.

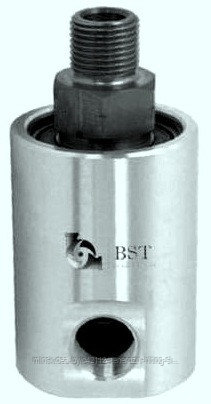

BSTH 1000 Воздушное
ротационное соединение
